  • 砖烟囱拆除施工方案
  • 陕西延安卷烟厂砖烟囱拆除施工方案








    抄 送:



    审 批:



    汇 编:









    编制单位:江苏三里港高空建筑防腐有限公司
    联 系 人:韦 维、13905108692
    编制日期:二零一八年八月一日


    1、工程概况:

    1.1、业主名称:陕西延安卷烟厂

    1.2、工程名称:42m高砖烟囱拆除

    1.3、工程质量:按延安卷烟厂砖烟囱拆除技术要求施工。

    1.4、工程工期:17个有效日历天。

    1.5、主要工程项目及内容:拆除延安卷烟厂142m高砖混结构烟囱的筒身、内衬、隔热层及顶部钢筋混凝土圈梁;拆除烟囱外壁爬梯、休息平台、避雷系统等钢结构,将地坪以上结构体拆除干净;拆除过程中出现的金属件由承办人运至指定地点(拆除区域5m内),由厂方回收,其余废物渣块清运出卷烟厂区(厂方负责)。

    2、工程保证措施,施工进度计划:

    2.1、工期:从工程开始施工后所有承揽工程工期一律按合同所签订工期(17个有效日历天)完成。

    2.2、工程保证措施:本工程列为本公司重点项目,公司将全力以赴调配管理人员、技术人员和部分必须使用的机械设备投入施工。

    2.2.1、现场成立以烟囱拆除的项目经理组,按工程所列项目进行施工,确保人力、物力、财力集中 领导、 指导协调,从组织上保证总进度的实现。

    2.2.2、制定严密的现场管理制度,推行科学管理,以工程的安全生产为目标,加强职能管理,实行动态平衡,维护计划的严肃性。

    2.2.3、根据本工程特点,突出重点,安排施工计划,使全体现场人员做到心中有数,以安全、高效、优质、无误的计划, 终以保证总进度为目标。

    2.2.4、与业主必须搞好协调配合,及时解决因施工中出现的细节问题,组织好与上下道工序的密切配合,确保拆除工程顺利进行。

    3、施工总体部署:

    3.1、工程内容包括:拆除延安卷烟厂142m高砖混结构烟囱的筒身、内衬、隔热层及顶部钢筋混凝土圈梁;拆除烟囱外壁爬梯、休息平台、避雷系统等钢结构,将地坪以上结构体拆除干净;拆除过程中出现的金属件由拆除人运至指定地点(拆除区域50m内),由厂方回收,其余废物渣块清运出新钢厂区(厂方负责)。

    3.2、施工布置:在施工现场首先安排几名有登高作业技术的人员对现场设备和结构进行分析了解、布置及安排施工计划,一定要以甲方的安全生产为前提,确保在施工中安全无误、高效为基础创造条件。

    4、施工准备工作:

    4.1、施工前期准备时间充足,施工布置及计划是保证工期的关键程序,因此,根据初检、拆除、清运顺序进行施工。

    4.2、施工过程中,首先落实设备进场计划。

    4.3、对进场的施工人员首先进行安全生产作业指导交底。

    4.4、清理和调试生产需用临设、机械及设备。

    4.5、本工程“三通一平”工作,完成水、电源由甲方负责接到现场,保证工程工期无误。

    4.6、对进场的设备进行检查,保证正常运转。

    4.7、工程中所涉及的工程问题,一并以有效合同签订书面材料为准。

    5.主要分部及施工方案:

    根据拆除场地的实际情况,现场踏勘,通过多方研究和分析比较,结合以往施工经验,决定采用搭设一种环形贴壁脚手架的方法,人工利用风镐将烟囱自上而下逐次解体,分块拆除将渣块从筒内壁自由落地的施工方案,依次将烟囱筒身拆除到平地。

    5.1、初检:本公司承揽本拆除项目后,首先派1名具有拆除技术经验丰富的技术人员,对现场所需施工的项目主体进行细节检查,对烟囱筒壁拆除情况全面检测,对被拆的构筑物的隐患给予准确了解,为本项目施工创造必要的安全措施。

    5.2、施工流程:施工前准备→机械拆除烟囱以外的构筑物(如需要)→拆除渣土内部铺设→检查、加固爬梯→安装卷扬机、固定顶部葫芦→环形贴壁脚手架搭设→避雷设施移除(废渣定时清运)→脚手架移至下一施工面→烟囱筒身人工拆除→其它构筑物拆除并清理现场→验收。

    5.3、施工技术措施:

    5.3.1、施工方法 在顶口处搭设环形贴壁脚手架,利用脚手架由上至下进行拆除。

    5.3.2、烟囱拆除前的施工准备工作

    1)、施工人员出入口悬挂警示牌,并有醒目标志且有专人看守;

    2)、拆除烟囱底部的清灰口,清理干净烟囱底部的积灰及垃圾;

    3)、环形贴壁脚手架的搭设;

    4)、准备所需的操作工具、材料;

    5)、所有的现场管理人员、操作人员接受安全教育和安全技术交底;

    6)、烟囱爬梯构件的安全性检查  安排1名拆除技术经验丰富的人员对烟囱的爬梯进行攀登检查,发现爬梯构件(特别是烟囱爬梯的预埋构件)腐蚀的部位应给予加焊加固,确保施工人员攀登作业的安全。

    7)、在烟囱爬梯顶部预埋件上系一根从Φ20的安全绳直至地面,作为施工人员上下攀爬时的安全绳,攀爬时作业人员用安全带自锁器与安全绳连接。

    8)根据攀爬人员检查,如发现烟囱钢梯及筒身顶部腐蚀严重,则采用汽吊结合人工拆除顶部腐蚀严重部分的筒体。拆除时施工人员将保险绳悬挂在汽吊臂顶端。

    5.3.3、环形贴壁脚手架的搭设

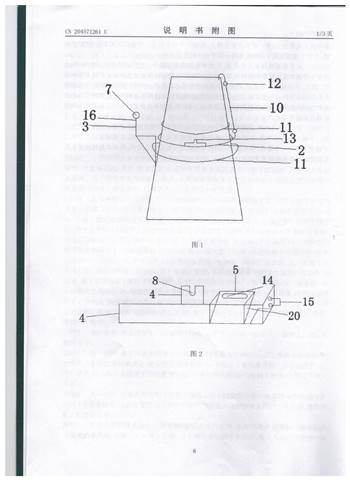

    环形贴壁脚手架的构造详见由 知识产权局颁发的“一种用于拆除烟囱和水塔的环形贴壁脚手架”实用新型专利说明(见下附件)。

    1)、安装卷扬机、顶部 层平台手拉葫芦固定

    a、卷扬机的选用 根据工程实际情况,本次采用一台机械式0.75T的电控卷扬机吊运脚手架安装的物料。

    b、卷扬机的安装 卷扬机安装在地面平整、基础承载力强(基础承载能力大于8t/m2)、视野良好的开阔地带。

    c、顶部 层手拉葫芦固定

    ①、本脚手架所用手拉葫芦为5只(按烟囱顶口外直径及脚手架平台大小计算),通过自制Φ20圆钢“S”钢构与之相连后钩挂在烟囱顶口部位。

    ②、首先由高空作业人员攀爬将一只1t的滑轮与软绳背负到烟囱顶部近爬梯顶部的预埋件固定好小滑轮(Φ20圆钢“S”形钢钩勾挂在预埋件,在“S”形钢钩下挂上滑轮),将软绳穿过滑轮后放到地面,由地面人员通过软绳将地面已安装好的卷扬机钢丝绳牵拉到顶部,穿过滑轮后与地面卷扬机相连将所用手拉葫芦及自制的“S”形钢钩吊运到烟囱顶部;再由二名带有保险绳索的登高作业人员(登顶站在烟囱顶口外墙上)合力将手拉葫芦将“S”形钢钩按筒壁外径等份安装固定好。

    2)、顶部 层环形贴壁脚手架搭设施工方法

    a、采用“不搭脚手架、高空悬吊作业”方式进行操作施工。施工时用一根Φ14的钢丝绳在烟囱顶部法兰处圈绕一周并用双夹克固定紧,将ф20mm的尼龙绳(悬挂主绳)挂在钢丝绳上并与烟囱顶部的预埋件连接并紧固,施工人员从烟囱爬梯登高到顶部,组装固定好ф20mm尼龙绳和座式凳高板,施工人员用“U”铆锁与尼龙绳连接,自保自放从上往下进行。悬吊作业施工时,在烟囱顶部从上到下再另挂ф18mm的尼龙绳一根(悬挂副绳,此绳固定要求不与上一根在同一个位置上),上端固定在钢丝绳和顶部的预埋件上,下端固定在烟囱上层平台上,施工人员身上的安全带用自锁器连接,作施工人员的双保险。

    b、脚手架包箍安装 用-100mm*10mm的热轧扁铁(Q235B)做成三套包箍 {每套包箍由多片长短不一的扁铁组装而成,可根据外墙筒身的外径(竖向1.2m的间距)大小在地面按脚手架的构造进行预拼装后再分片吊运到相应的高度进行组装三道},由多人悬吊同时对包箍进行拼接、安装。包箍连接处用1.75t手扳葫芦拉紧,然后将事先做好椅子型平台(与包箍连接。为确保脚手架上下移动安全,用61.5t的手拉葫芦交替移动,烟囱顶口处安装一个用Φ20圆钢加工成“7”型的挂钩与葫芦的一端连接,拆除后葫芦的一端与烟囱上部的一道包箍连接,另一端与筒壁的下一道包箍连接。依次向下安装、拆除外壁包箍,直至地面,完成拆除平台用脚手架包箍的固定。

    c、脚手架包箍安装完成后进行脚手架搭设,四周设防1.50m高的防护栏杆,脚手架与烟囱接口处橡胶皮封闭。平台外围一周用2000目安全网围护,防止拆除物飞溅及扬尘。

    d、脚手架搭设时附属设施同时跟上:电源引上,主要用于焊、割钢筋,照明等。用四芯电源线,配备专用配电盘;空压机输气,空压机放置在地面上,沿烟囱外壁搭设气管,配备储气罐,用1寸镀锌管引注到操作平台上,每2m预留三通一个;配备对接电话,对讲机便于上、下联系。

    e、脚手架上下移动靠手拉葫芦操作,葫芦导链一端固定在已安装在烟囱筒壁上一道的包箍上,导链的下端固定在操作平台的包箍上,另外用Φ16钢丝绳沿烟囱一周用钢丝绳夹头系牢,作为安全绳,钢丝绳必须与平台分开,做到三重保险。每拆除1.2m烟囱筒壁,架子 往下移动1.2m,依次下移直到地面。

    5.3.4、拆除的工序为:先筒壁开槽再分段切割、先拆里面的内衬及保温材料,然后拆除外面的砖砌体。拆除物从烟囱里面自由落下,从烟囱底部出口将拆除物用挖机(或人工)倒出,然后用小车将拆除物运至垃圾点,集中外运。

    1)、筒壁开槽 用风镐开U槽;首先按烟囱筒壁一周,按2m长分成若干份,在每隔2m的位置,沿筒壁用风镐开竖向槽,竖向槽的高度为2m,宽度为0.3m,使筒壁形成若干个小块,竖向槽开好后,在竖向槽下口开横向槽,横向槽的长度为2m,高度为0.15m

    2、)开槽后拆除内衬层及保温材料层 施工人员利用铁钎、手锤从槽口顶部分段、分片,从上向下向筒壁内将内衬砖及保温材料凿除;

    3)、外壁拆除 在竖向槽1米以下的位置,设置一个Φ10钢丝绳固定,钢丝绳上预留多根长2.5m的绳扣,用两个3t手拉葫芦,一端固定在下面1m以下的绳扣上,另一端勾在钢丝绳上的两头导链上,此钢丝绳设在这块有缺口的2m见方砌体上口,同时拉紧两根导链,使这2m见方的砌块体向烟囱内倾斜,这时用风镐在筒壁外,竖向槽上口以下1米的位置一周,打一道横向槽,竖向筒壁外层钢筋全部露出,切断钢筋,再拉紧导链,便砌块体向烟囱内倒,导链将自动松掉,再用同样的方法拆除其它的1.7m×1.7m的块体。

    4)、拆除时的防震措施:为避免拆除物的高空坠落引起的震动,影响生产设备的安全,应通知厂方对相关设备做好防震保护,同时在烟囱基础顶部,铺设1m高的拆除渣土,缓冲冲击力,确保安全。

    5)、拆除物的清运:

    1)、组织专门清运班组,专人负责清运工作;

    2)、为防止交叉作业引起安全事故,清运和拆除应分开进行,白班为拆除时间,拆除物在晚间进行清运、清除,严禁拆除与清渣同时进行。

    3)、拆除物在烟囱底部设出渣口,采用小型挖掘机进行分渣。

    4)、拆除垃圾清运至甲方指定的场地。

    6)、拆除时地面的安全防护:

    1)、拆除时,烟囱与接口设备用安全网或彩条布进行封闭隔离。

    2)、确保人行通道不影响正常生产通行(如有必要可搭设钢管脚手架通道),并派专人监护值守。

    3)、请厂安监部门通知全厂机关车间,班组职工,明示正在进行拆除工作,专门交待安全注意事项。

    4)、在与拆除区域相通的各道口,树立拆除工作警示牌,在烟囱下部根据环境情况,设安全禁区,并用安全旗绳安全网围栏。

    5)、在拆除禁区附近,根据需要设安全流动岗若干名,进行来人监护。

    6)、地面安全员与清运人员,要用对讲机与拆除操作人员保持联系畅通,协调一致。

    7)、禁止非施工人员围观拆除现场。


    碎石飞溅,造成对其他构筑物或设备的破坏,

    所以脚手架要进行全封闭。椅子型平台踏板

    上先铺设一层橡胶皮,由于小平台与包箍连

    接处有缝隙,橡胶皮必须要用Φ10钢丝绳沿

    烟囱一周固定在筒壁上,确保无缝隙,拆除

    时无小碎石往下飞溅,并在竖槽对应的位置

    用彩钢瓦铺设,防止气割时火花落在橡胶皮

    上造成火灾。在小平台的护栏一周用安全网

    全封闭。

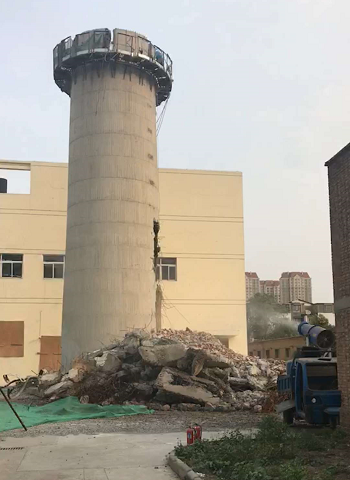

    8)防尘措施:在地配备一辆高压喷雾机,接通水源,拆除时用高压水雾连接性喷洒。现场施工示意图如下:

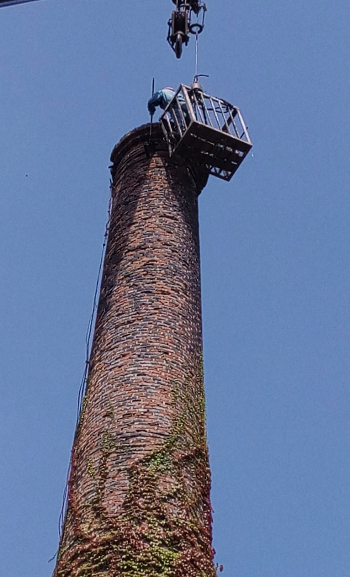

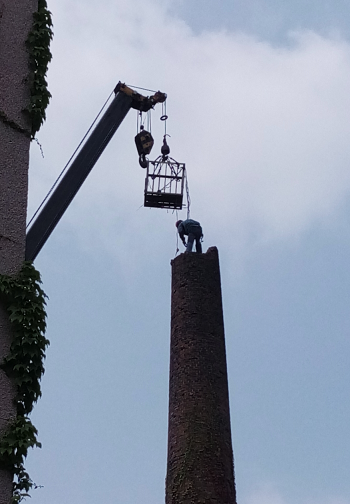

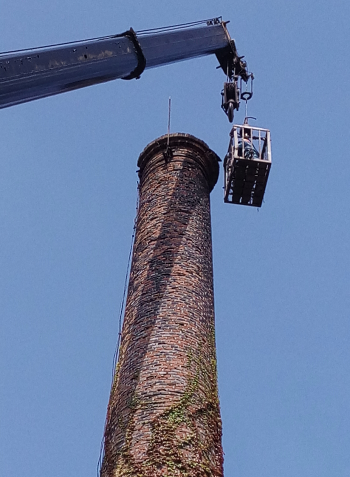

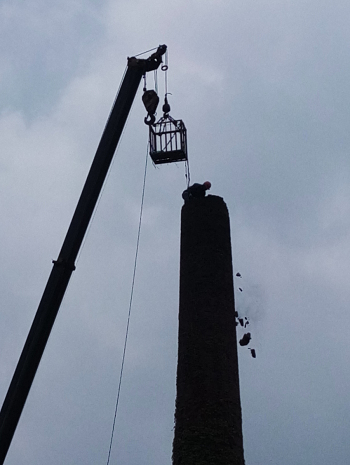

    汽吊配合人员拆除顶部腐蚀严重部分现场施工图





    施工期间作业人员将保险带悬挂在吊车挂勾之上。

    6、施工安全措施:

    6.1、安全防护措施:

    6.1.1、该工程坚持“安全生产,责任重于泰山”的指导思想,实行“安全 ,预防为主”的方针,建立以项目经理为安全施工总负责;专职安全员专门负责,各施工组兼职安全员,具体负责的安全施工管理系统。

    6.1.2、所有施工人员,必须认真遵守安全施工有关规程和集团公司的各项厂规厂纪,通过集团公司安监部门的培训学习,考核合格后,方可参加施工。

    6.1.3、所有施工人员,必须持有高空悬吊作业《特殊工种操作证》上岗,严格按照高空作业规范操作施工。

    6.1.4、建立健全安全施工规章制度,并严格执行施工“安全协议”的各项条例。集团公司安监部门对违反施工安全行为和人员有权处理、处罚。

    6.1.5、进行施工前,首先划设好安全施工区域,用围栏或有醒目安全标志的绳索、围设好安全施工区域,设立多块“高空作业”警示牌,未经许可非施工人员,严禁进入施工现场。必要时可用彩色塑料蓬布搭设防护网,防止碎石块乱飞伤人。

    6.1.6、施工人员进入施工现场必须穿好劳动防护用品,戴好安全帽,登高作业必须系好安全带、安全绳,实行双保险。

    6.1.7、该工程施工所需水、电源,必须经甲方指定的专用现场检修水、电源处搭接。

    6.1.8、该工程施工的机具、起吊绳索,必须检验合格后方可进入工地,使用过程中要求定期、不定期的检查,发现异常立即更换。

    6.1.9、施工人员操作时使用的小工具(如板手、小锤、老虎钳等)应放入工具包中,随人员上、下,操作使用时,一端用绳索固定好。

    6.1.10、严禁高空抛物、掉物,对渣块等施工垃圾做到当日完工、当日清理清扫,做到工完料清。

    6.2、消防措施:

    6.2.1、贯彻执行“预防为主,消防结合”的工作方针。

    6.2.2、施工现场各作业面,电缆线、控制柜等应指定防火安全责任人,并配备足够的防火器材。

    6.2.3、施工中使用的易燃物如氧气、乙炔等应严格按有关安全要求进行管理存放。

    6.2.4、对施工人员进行有关防火、防爆等知识的学习和培训。

    6.2.5、施工区域应严禁吸烟,并设牌警告。

    6.3、施工安全用品管理:

    6.3.1、施工使用的安全用品(起吊绳索、座式登高板、安全带等)应建立管理台帐,并进行编号,标识管事。

    6.3.2、安全用品应定期进行检查、检测经检定不合格品不得使用。

    6.3.3、材料吊运遇到大风天气,应停止作业。

    6.3.4、随时接受当地主管安全部门的检查和验收工作。

    6.4、施工用电安全管理:

    6.4.1、有专人管理施工用电,负责施工现场用电维护和接电工作。

    6.4.2、施工用电配电箱应有安全检查部门认可的标准配电箱。

    6.4.3、直埋式临时用电电缆走向应有标志,明线有保护管和相关措施。

    6.4.4、办公室、仓库、生活区宿舍,照明用电应明线敷设,严禁乱拉、乱接电线。

    6.4.5、所有电动工具、用电设备应有漏电保护器,电动设备外壳采用接零保护,并做重复接地。

    7、施工组织

    本工程实行项目法管理。成立以法人代表、总工程师负总责的本部项目管理领导小组。现场组建以项目经理为代表,配齐专业管理人员的项目经理部,全权负责组织实施,调遣类似工程经验丰富、业绩突出的专业工程队伍进行施工。

    8、工期及竣工验收

    8.1、施工工期 本工程施工工期严格按双方约定工期(17个工作日)进行。

    8.2、工程验收 工程按规定的标准施工,工程全部结束由甲、乙双方联合组织验收,经甲方验收认可合格后为工程全部竣工。



    江苏三里港高空建筑防腐有限公司


    联系人:韦 维、13905108692


    2018年0801

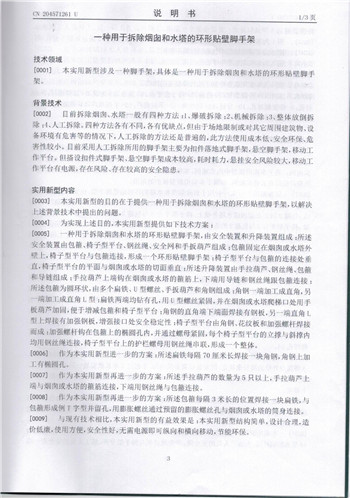

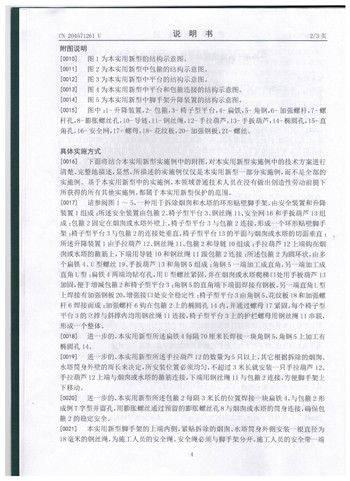

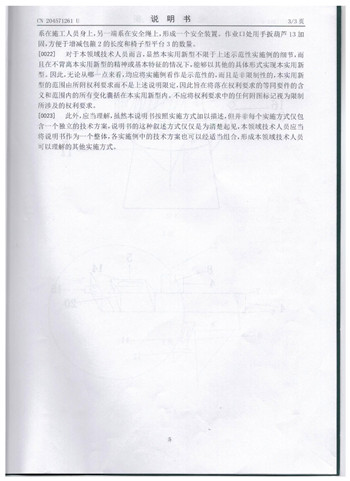

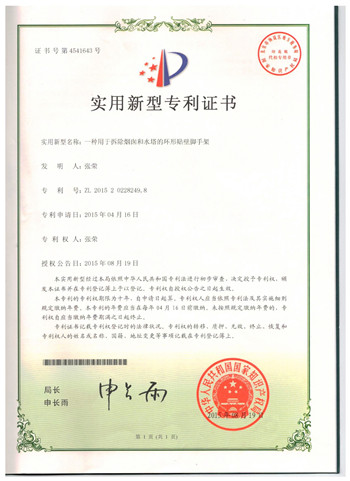

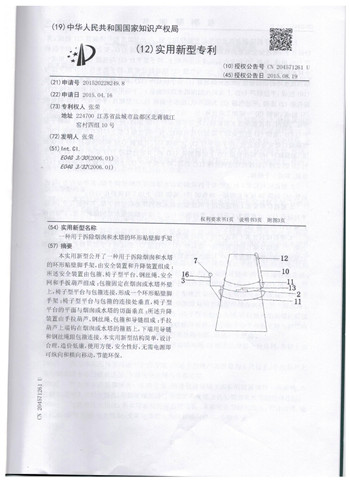

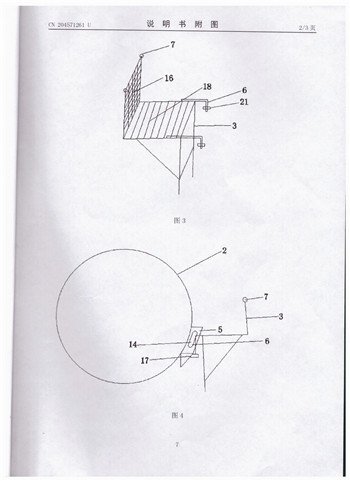

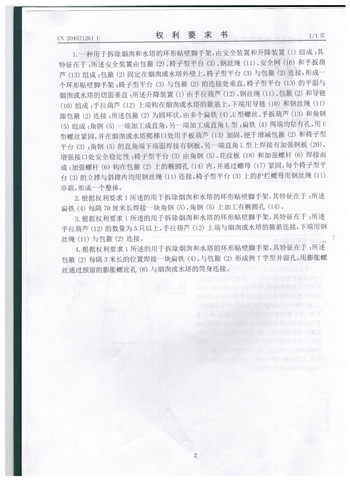

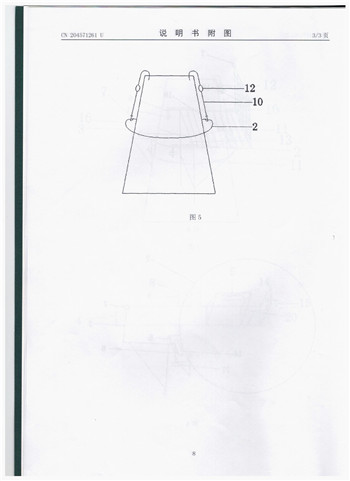

    附: 知识产权局颁发的“一种用于拆除烟囱和水塔的环形贴壁脚手架”实用新型专利说明。
